En el mundo del rigging industrial, el montaje de prensas no solo se trata de fuerza bruta; es una danza de precisión milimétrica, ingeniería de suelos y tecnología hidráulica. Cuando el espacio en la nave es reducido y el tonelaje supera las capacidades de las grúas convencionales, el Gantry System (o Marco Hidráulico) se convierte en la herramienta indispensable.
¿Por qué utilizar un Gantry para el montaje de prensas?
A diferencia de las grúas móviles, los sistemas Gantry ofrecen una estabilidad superior y la capacidad de operar bajo techos bajos. Sus torres telescópicas permiten elevar componentes masivos (como coronas, mesas y columnas de prensas) con una sincronización perfecta, evitando cualquier oscilación que ponga en riesgo la integridad del equipo o la seguridad del personal.
Casos de Éxito: Maniobras de Alto Impacto con SEIL
En SEIL Rigging & Millwright, contamos con equipo propio y personal certificado para ejecutar montajes críticos. A continuación, presentamos ejemplos de nuestra capacidad operativa en proyectos reales:

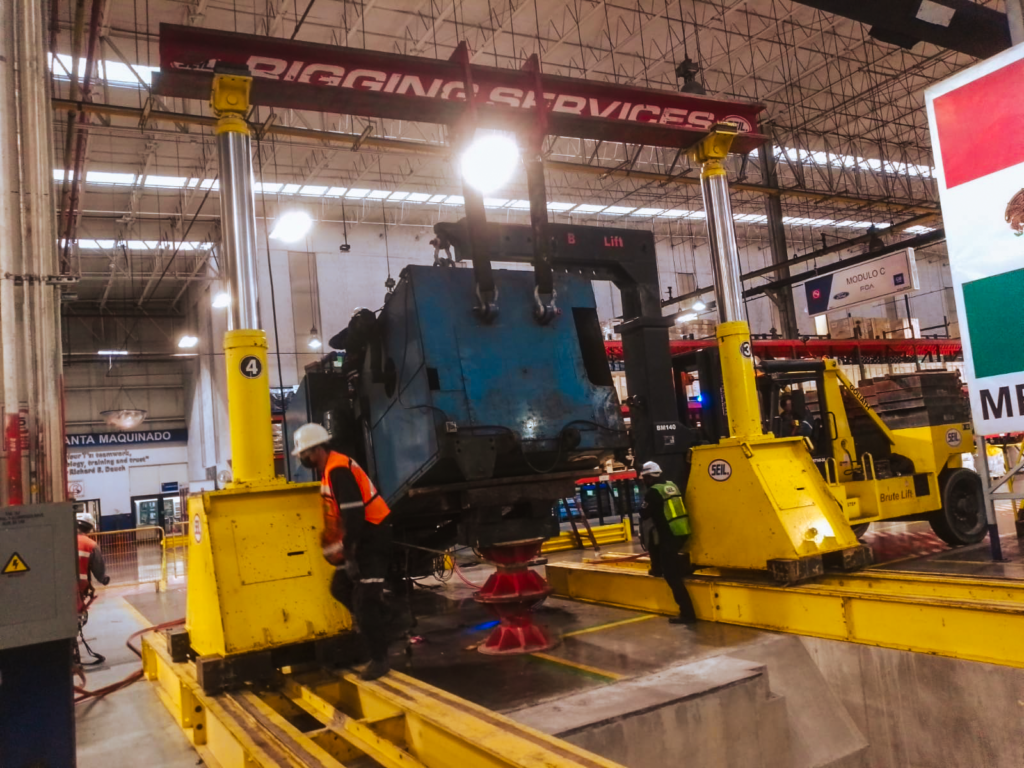

Gantry Hidráulico de 200 Toneladas en Acción

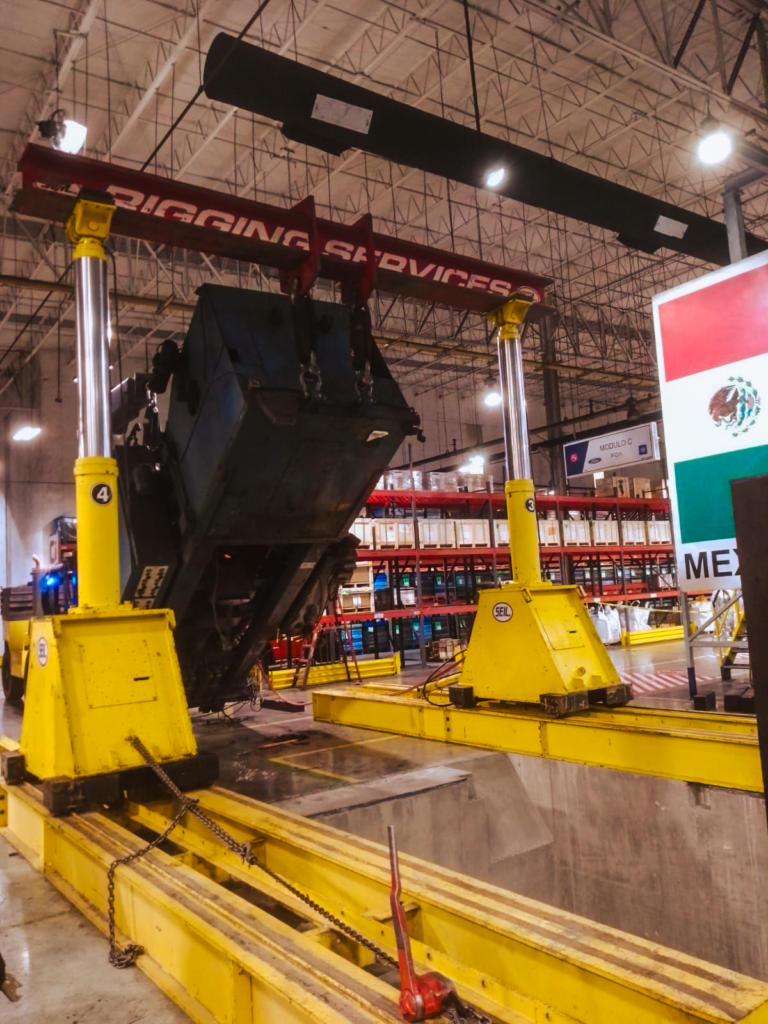

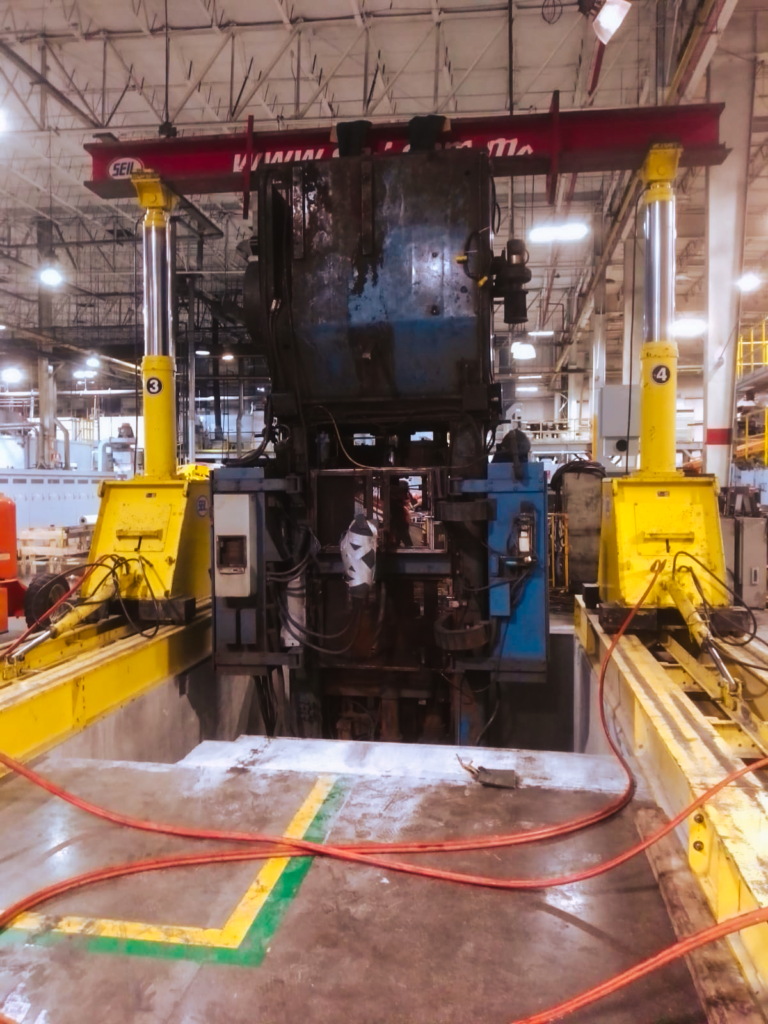

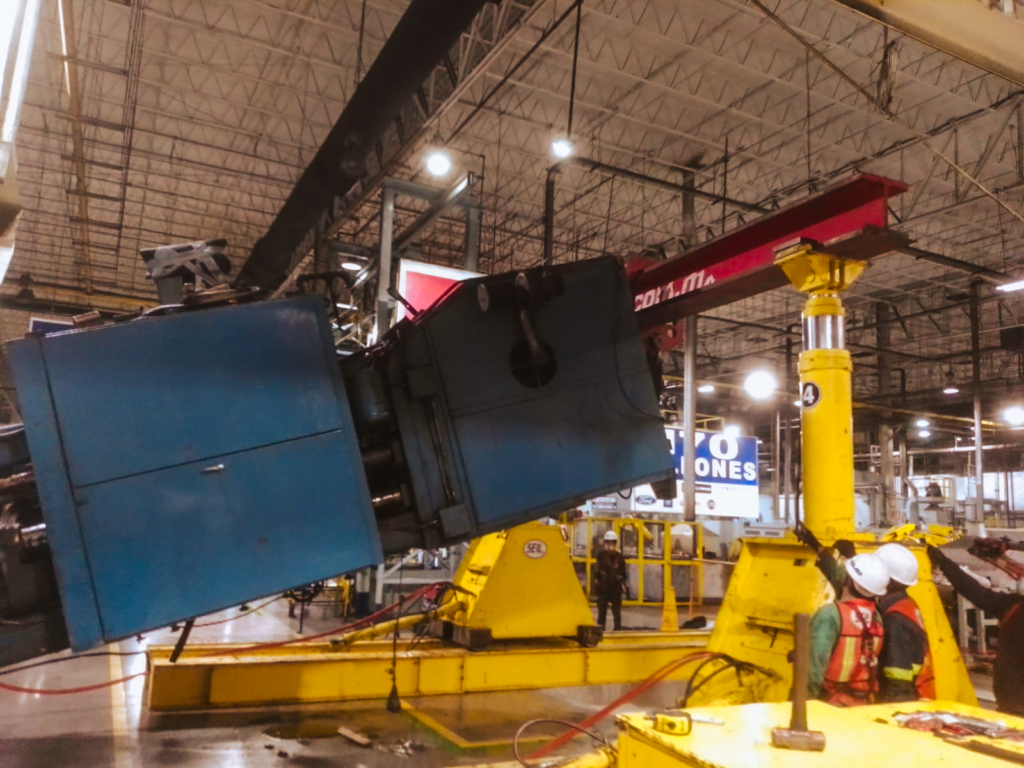

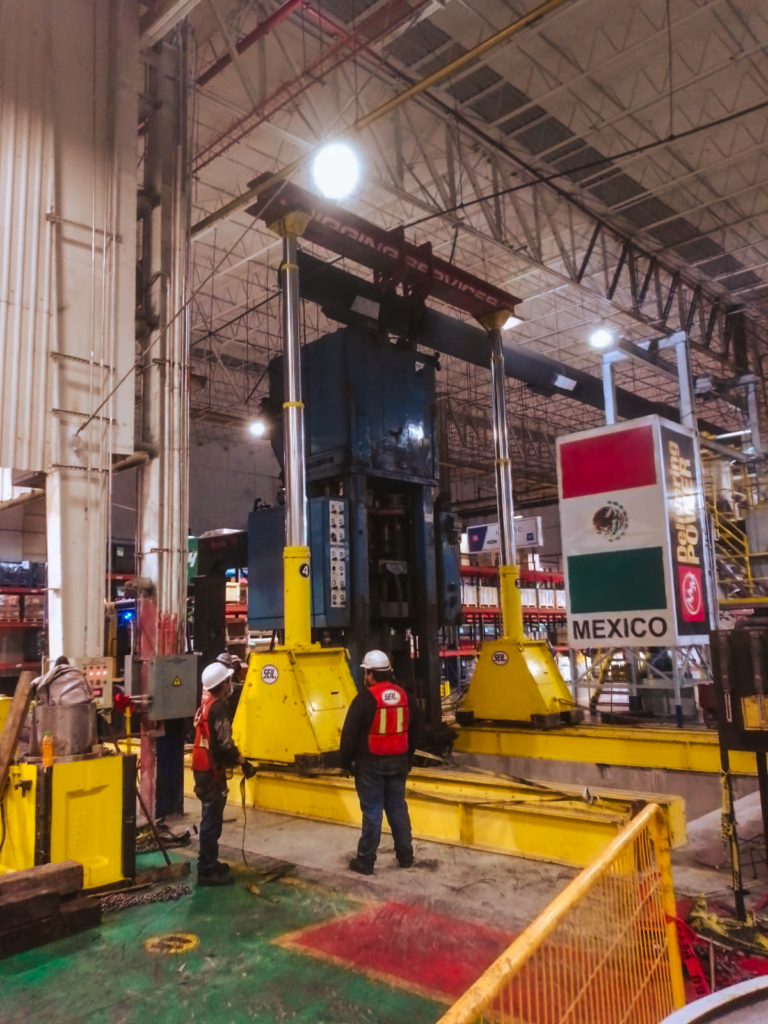

En esta secuencia de imágenes, capturamos una maniobra de alta complejidad técnica: el enderezado (upturning) y posicionamiento de la estructura principal (cuerpo o bastidor) de una prensa industrial de mediano tonelaje.
Lo que está cargando (Punto por Punto):
- La Carga Principal: El objeto masivo y oscuro que está suspendido entre las torres del Gantry es el cuerpo o bastidor de la prensa. Es la pieza estructural más pesada, diseñada para absorber las fuerzas de estampado. Llegó a la planta de forma horizontal sobre una plataforma de transporte y el Gantry la está pasando a su posición vertical definitiva.
- El Sistema de Amarre (Rigging hardware): Observa los gruesos cables de acero y los grilletes de alta capacidad que conectan la parte superior de la corona de la prensa a la viga principal del Gantry. Este es el punto de izaje crítico donde se concentra toda la carga.
- La Base de la Maniobra: La estructura amarilla en la parte inferior es el carro de desplazamiento y los rieles sobre los que se mueven las torres hidráulicas (marcadas con el «4»). Esto permite que, una vez que la prensa está vertical, el Gantry la transporte suavemente hacia adelante o atrás para alinearla con precisión milimétrica sobre la fosa de cimentación que se ve al fondo.

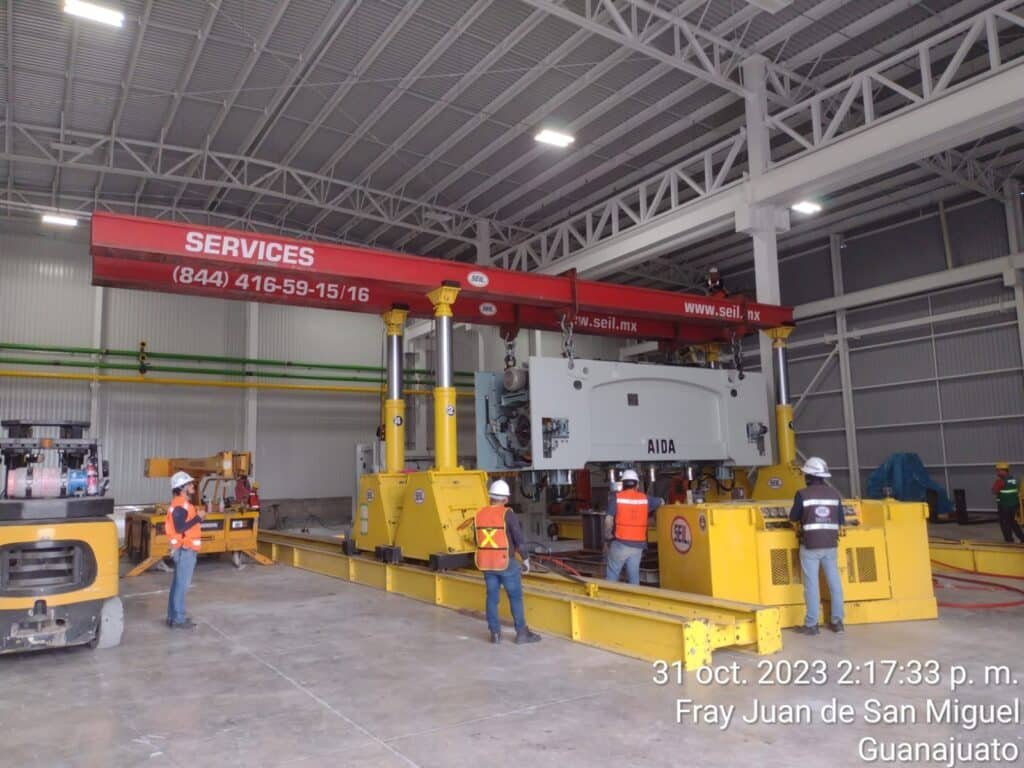

Gantry de 400 Toneladas

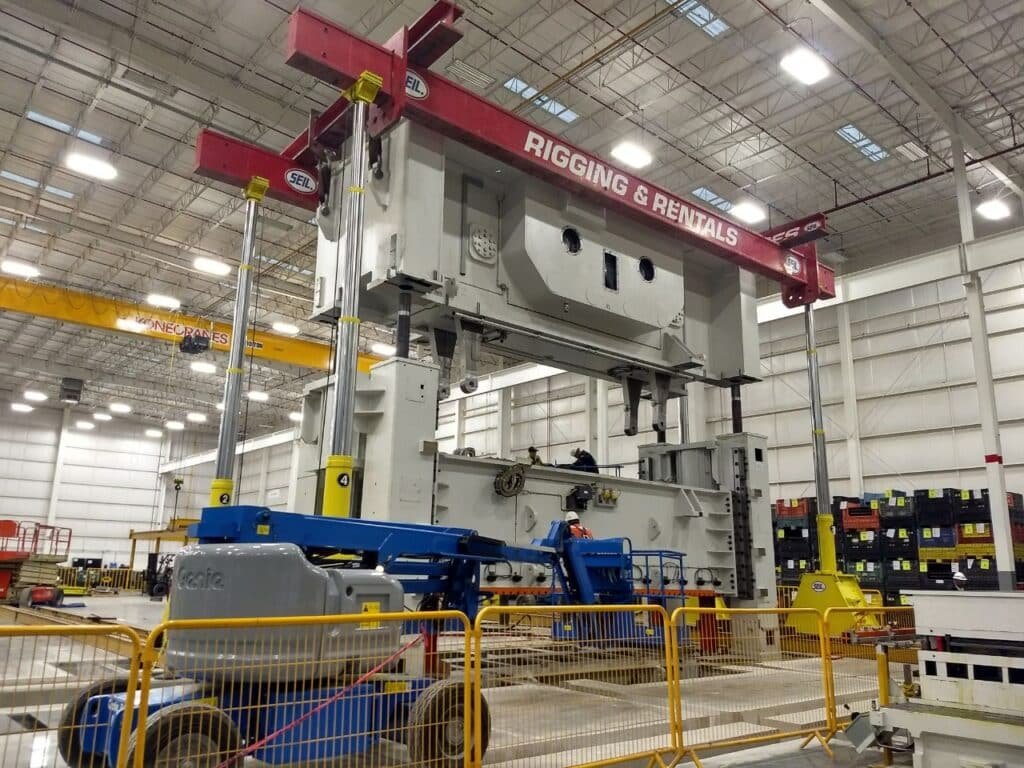

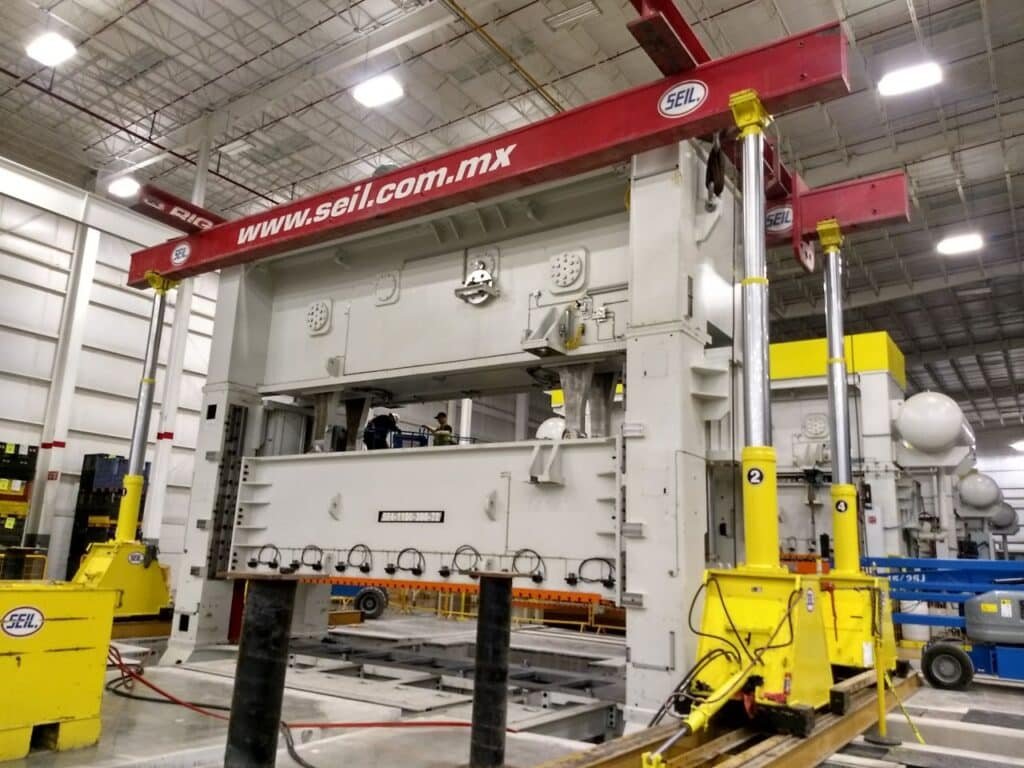

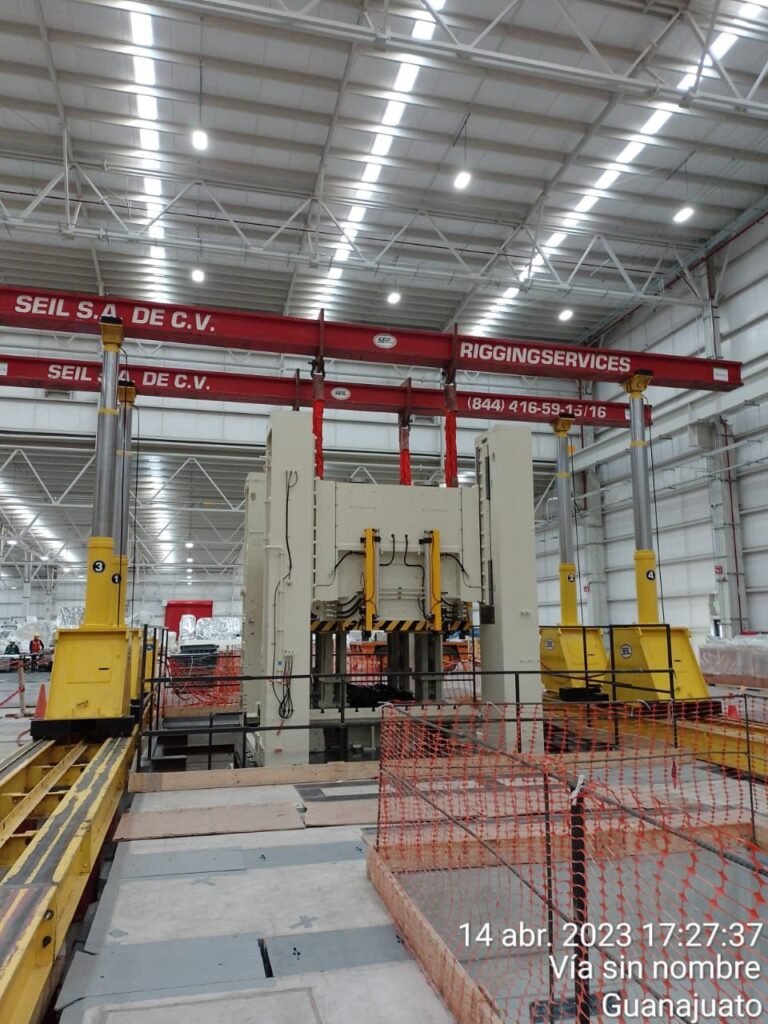

La Carga: Corona (Crown) de una Prensa Automotriz de Gran Tamaño.
En estas fotos, el equipo está cargando la Corona (la parte superior y más pesada) de una prensa mecánica o hidráulica.
Lo que ves suspendido es la pieza que contiene los engranes, el cigüeñal y los mecanismos de transmisión de la prensa. Es una pieza que por sí sola puede pesar entre 150 y 250 toneladas, lo que justifica el uso del Gantry de 400 toneladas para tener un margen de seguridad amplio.
Posicionamiento en Altura: Se observa que la corona está siendo elevada para ser colocada justo encima de las columnas (postes) de la prensa que ya están montadas. Esta es la fase final del «esqueleto» de la prensa.
Espacio Crítico: Nota cómo el Gantry permite trabajar casi al nivel de las trabes del techo de la nave industrial. Una grúa telescópica requeriría mucho más espacio libre («clearance») para el brazo, mientras que el Gantry aprovecha la altura máxima del edificio.
Estabilidad del Izaje: Se ven cuatro puntos de sujeción (slingas de banda de alta resistencia y grilletes industriales) distribuidos en las esquinas de la corona. Esto garantiza que la pieza suba perfectamente nivelada para que los pernos de anclaje coincidan con las columnas sin dañar las roscas.

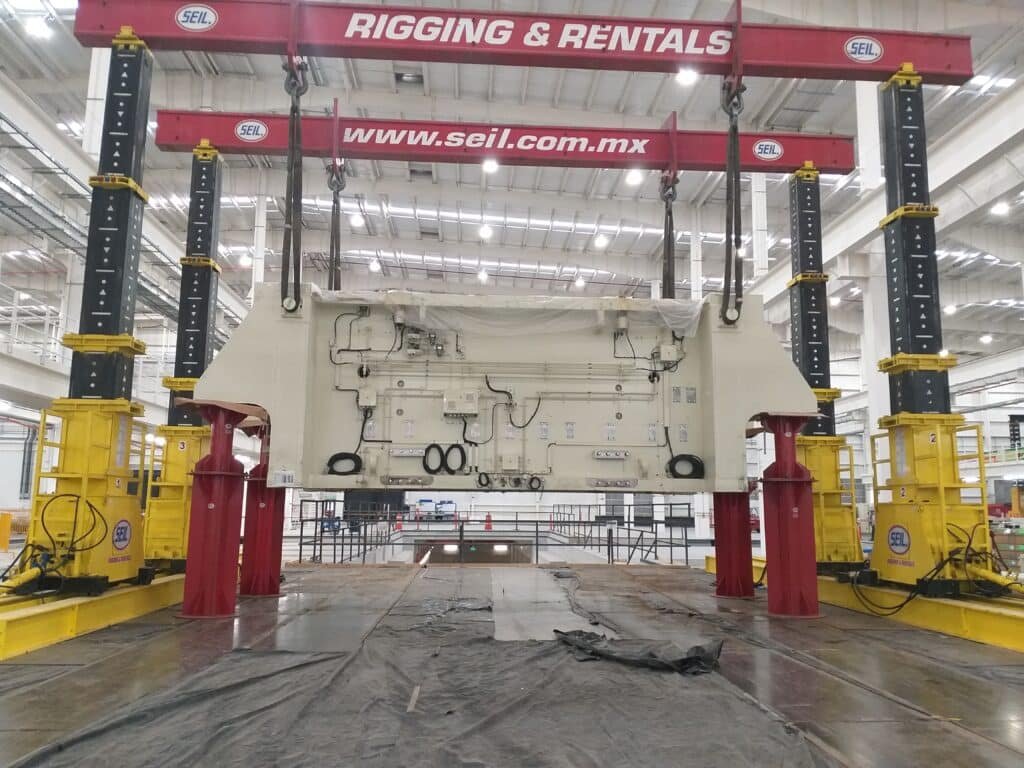

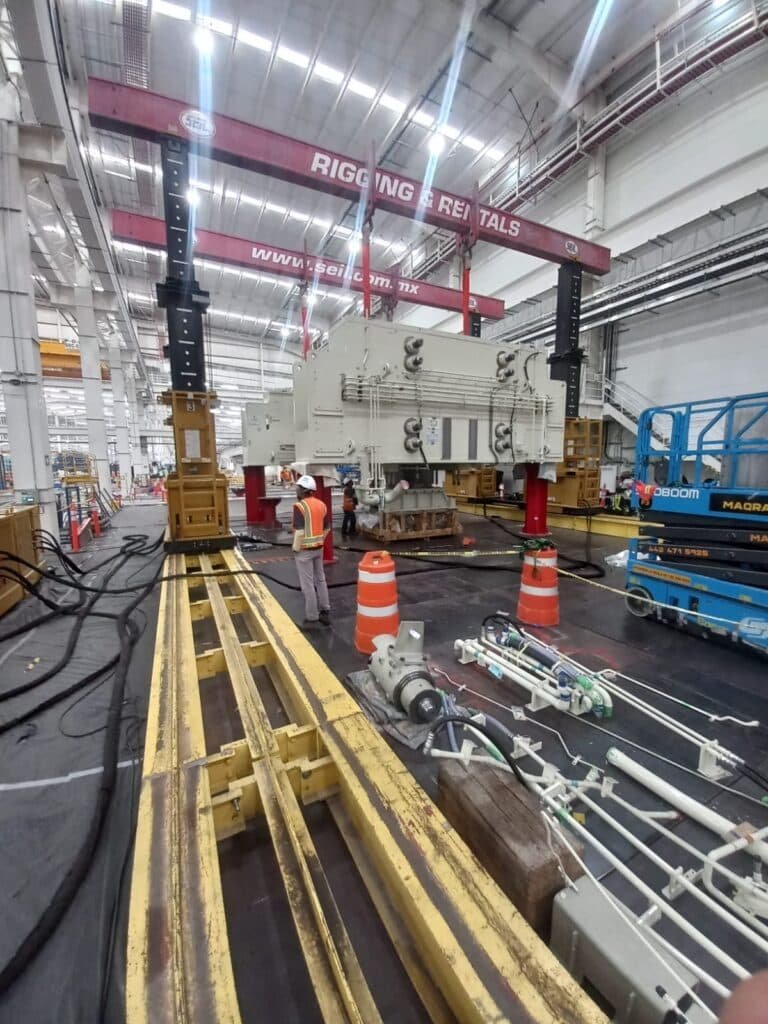

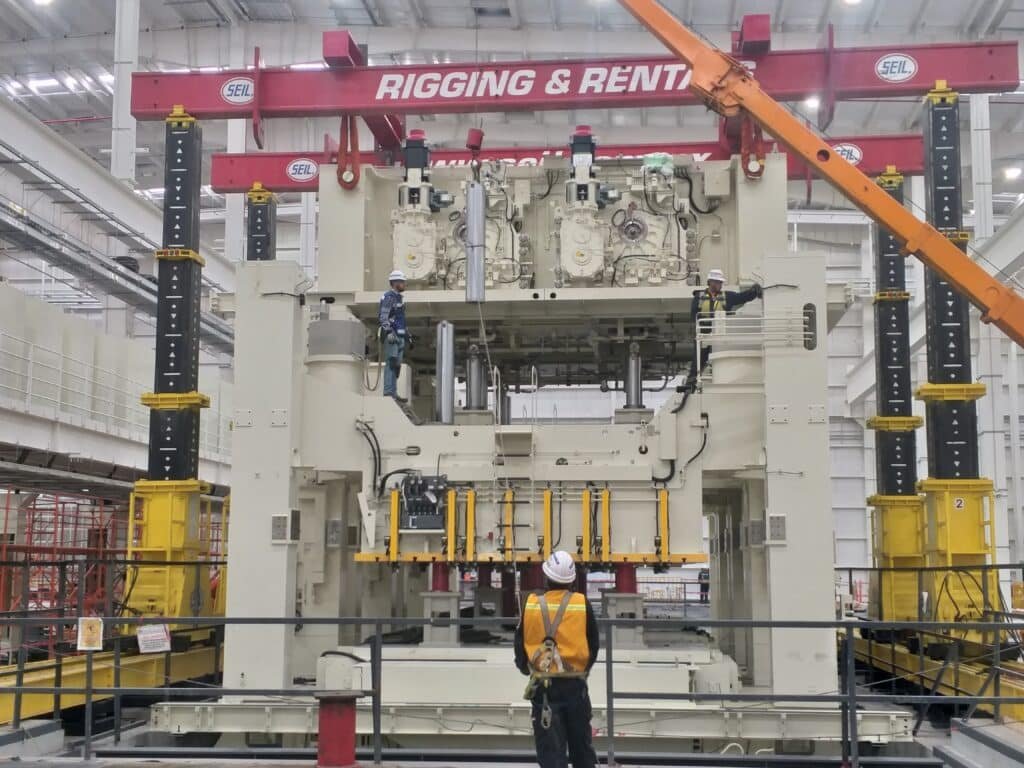

Gantry de 500 Toneladas

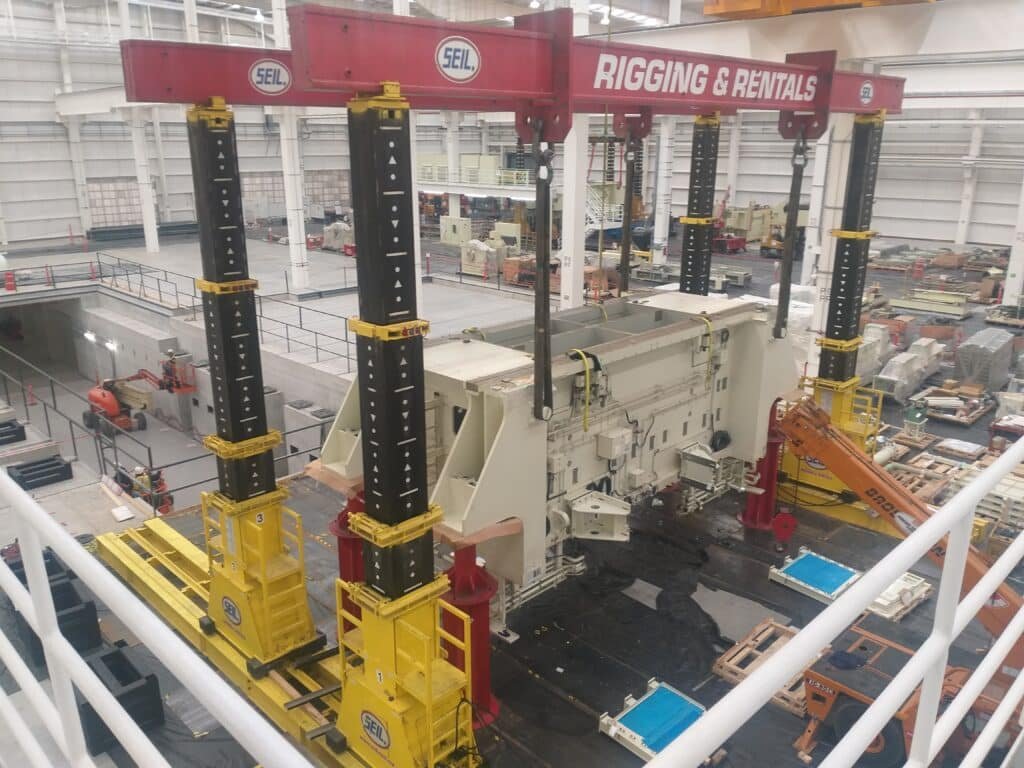

La Carga: Bastidor Principal (Main Frame) de una Prensa de Estampado de Gran Escala.
En estas fotos, el Gantry está manejando el componente más masivo de una prensa de nivel automotriz.
Se trata del bastidor o cuerpo principal monobloque. Es la estructura de acero fundido o soldado que soporta toda la energía del impacto. Por sus dimensiones y la densidad del material, esta pieza es la que requiere la máxima capacidad de izaje.
Posicionamiento en Fosa: Se observa claramente que la prensa se está instalando dentro de una fosa técnica. El Gantry de 500 ton permite que esta pieza «viaje» por encima de la fosa y luego descienda con suavidad hasta los aisladores de vibración en el fondo.
Ingeniería de Viga Superior: Nota que para esta capacidad se utilizan vigas de carga mucho más robustas (Header Beams) y un sistema de sujeción de múltiples bandas y grilletes de alto tonelaje. El control aquí no es solo subir y bajar, sino mantener un centro de gravedad perfecto.
Precisión en Espacios Confinados: A pesar del tamaño de la carga, el sistema mantiene un perfil compacto que no interfiere con las grúas viajeras de la planta (que se ven al fondo), permitiendo que la planta siga operando en otras áreas mientras SEIL realiza el montaje.
Factores Críticos en un Izaje con Marco Hidráulico
Para que una maniobra de 500 toneladas sea exitosa, en SEIL seguimos un protocolo de ingeniería estricto:
- Análisis de Resistencia de Suelos: Antes de instalar los rieles del Gantry, validamos que el concreto de la planta soporte la presión por cm².
- Sincronización Inalámbrica: Nuestros sistemas permiten que las 4 torres suban y bajen al unísono, manteniendo la carga nivelada en todo momento.
- Upturning (Enderezado): El uso de Gantrys facilita pasar los componentes de la prensa de una posición horizontal (transporte) a vertical (montaje) de forma segura.
Aquí les compartimos un breve video de lo que realizan los Expertos en Instalación de Maquinaria. En este caso la instalación de una prensa con uno de nuestros Gantry (Marco Hidraulico).
Conclusión
El montaje de una prensa es una inversión millonaria para cualquier planta. Elegir el sistema de izaje correcto no solo ahorra tiempo, sino que garantiza que la maquinaria comience su vida útil sin daños estructurales por malas maniobras.
